XARTO

Aplicação

• Os difusores de redemoinho de teto tipo XARTO são usados ​​como difusores de ar de suprimento ou ar de extração para zonas de conforto;

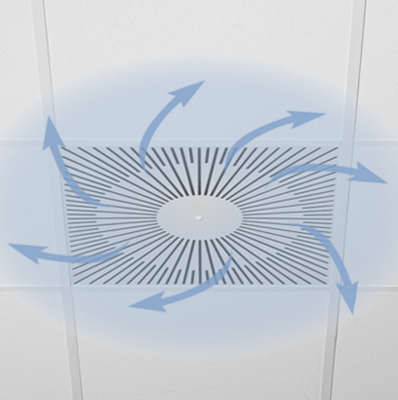

• Descarga de ar de suprimento de redemoinho horizontal para ventilação de fluxo misto;

• O redemoinho eficiente cria altos níveis de indução, reduzindo rapidamente a diferença de temperatura e a velocidade do fluxo de ar (variante de suprimento de ar);

• Para fluxos de volume variáveis ​​e constantes;

• Para diferenças de temperatura do ar de suprimento para o ar ambiente de –12 a +10 K;

• Para alturas de ambientes de até 4 m (borda inferior do teto suspenso);

• Para todos os tipos de sistemas de teto;

• Com uma borda estendida, também adequada para instalação suspensa livremente (variante de suprimento de ar.


Variantes

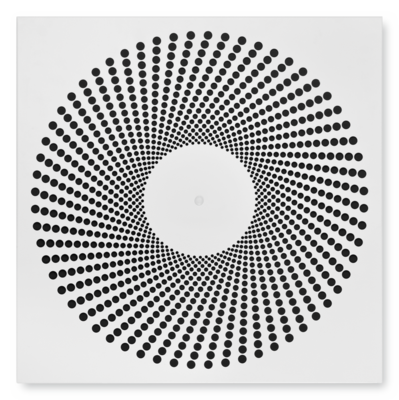

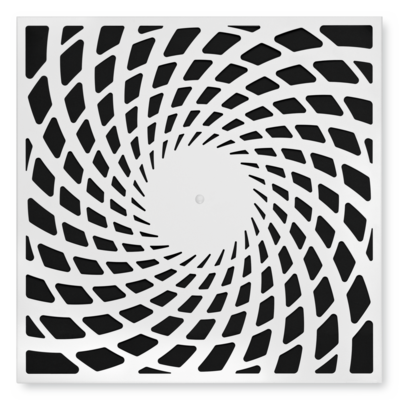

• XARTO-Q*: Face quadrada do difusor, estilo de face quadrada

• XARTO-R*: Face quadrada do difusor, estilo de face circular

• XARTO-C*: Face circular do difusor, estilo de face circular

• XARTO-**-Z: Ar de suprimento

• XARTO-**-A: Ar de extração


Peças e características

• Face do difusor quadrada ou circular com estilo de face quadrada ou circular
• Unidade de turbilhão com lâminas de controle de ar fixas

• Caixa plenum com um elemento de equalização otimizado que garante um fluxo de ar uniforme através da face do difusor

• Lâmina de amortecimento para balanceamento da taxa de fluxo de volume, pode ser ajustada em intervalos de 15° entre 0 e 90°

• Torneira com vedação de lábio duplo

• Instalação simples da face do difusor devido ao parafuso de fixação central com tampa decorativa


Características de construção

• Espigão adequado para dutos circulares conforme EN 1506 ou EN 13180
• Espigão com vedação de lábio duplo


Materiais e superfícies

• Face do difusor, caixa plenum e barra transversal em chapa de aço galvanizada

• Unidade de turbilhão, torneira e lâmina de amortecimento em plástico ABS, UL 94, V-0, retardante de chamas

• Elemento equalizador em fibra sintética

• Vedação de lábio duplo em borracha

• Face do difusor revestida a pó RAL 9010, branco puro

• P1: Revestimento em pó, cor RAL CLASSIC


Normas e diretrizes

• Nível de potência sonora do ruído regenerado pelo ar medido de acordo com EN ISO 5135

Manutenção

• Sem necessidade de manutenção, pois a construção e os materiais não estão sujeitos a desgaste
• Inspeção e limpeza conforme VDI 6022
